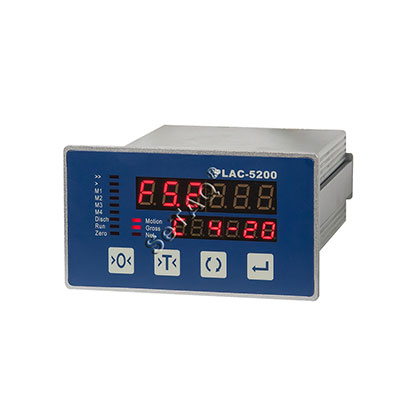

PLAC-5200系列電子稱重顯示控制器
PLAC-5200系列電子稱重顯示控制器山東西泰克儀器有限公司針對市場需要開發的四物料累加配料稱重控制器，雙排6位數碼管顯示，具備配料功能模式，可應用在多物料配料、定值控制、定量包裝或灌裝等工業稱重控制場合。其基本功能是將稱重傳感器的模擬信號變成數字重量信號；再經過動態數字濾波和靜態數字濾波，使數字重量信號響應更快更準確，通過串口可將數字重量信號發送出去；同時通過D/A轉換將數字重量信號變成模擬的4-20mA電流信號或0-5(10)V的電壓信號（選配功能）。
該模塊具有RS485和RS232雙通訊接口，支持標準MODBUS RTU通訊協議和連續輸出模式，能夠與計算機、PLC等上位機通信，還可連接大屏幕。PLAC-5200含有主板和擴展板兩部分，擴展板主要擴展了開關量輸入和開關量輸出功能，使最多達到4路輸入和12路輸出。 該控制器既可以實現靜態下的高精度稱重，也可以在沖擊和振動的情況下實現高速準確的動態稱重。該控制器在硬件上具有開關量輸入和輸出，因此可用外部開關信號實現清零、去皮、啟動、停止等操作，可完成重量信號的定值定量控制。
性能指標
● ?A/D分辨率:24位
● ?靜態稱重精度:1/100000
● ?A/D模塊重量輸出速率：6.25，12.5，25，50，100，200次/秒可選（默認50）
● ?通訊口：RS-232和RS-485可同時使用，支持標準Modbus RTU通訊協議。RS-232接口支持連續輸出模式，可用來接大屏幕
● ?波特率：4800、9600、19200、38400、57600、115200可選（默認19200，偶校驗）
● ?模擬量輸出（16位D/A轉換）：4-20mA或0-5V/10V（選配功能）
● ?顯示器：6位0.4"+6位0.28"雙排數碼管顯示
● ?鍵盤：4個高壽命機械按鍵
● ?配料種數：4種
● ?傳感器激勵電壓：5VDC，最大電流：< 100mA (含4只350Ω稱重傳感器消耗的電流)
● ?儀表工作電源：24VDC ?200mA（直流供電型,不含開關量輸出消耗）
● ?開關量：4路輸入，12路輸出
● ?前面板：110mm×62mm
● ?殼體尺寸：126mm×92.5mm×46mm
● ?開孔尺寸：93.5mm×46.5mm
● ?工作溫度：-20～60℃，相對濕度 10%～85%，不冷凝
● ?存貯溫度：-40～80℃，相對濕度 10%～85%，不冷凝
