AD-S321/324稱重模塊
該產品已升級為AD-S341-Z1P2-MS高速稱重模塊，新用戶請選擇升級款，原有產品如需維護維修，請聯系我公司工作人員！升級后產品鏈接地址（請點擊→）AD-S341-Z1P2-MS高速稱重模塊。
AD-S321稱重模塊用于制造數字稱重傳感器、稱重顯示儀、過程控制儀表、拉力試驗機，并適用于其他稱重、力學強度試驗等測量場合。圓板尤其適合嵌入模擬稱重傳感器內，實現對模擬傳感器的數字化改造。
技術參數：
?★ 測量信號范圍：±30mV
?★ 分辨率:100萬原碼
?★ 溫度系數：≤5ppm／℃?
?★ 硬件接口：RS485半雙工接口
?★ 軟件協議：長方板：自由口協議/MODBUS RTU可選
? ? ? ? ? ? ? 圓? ?板：自由口協議
?★ 裸板尺寸（長×寬×高，mm）：長方板：55×49×18
? ? ? ? ? ? ? 圓? ?板：Ф32×8
?★ 具有模數轉換、數字化標定、去皮、置零、零點跟蹤、開機置零、防抖動等功能；
?★ 所有設定工作都通過串口完成；
?★ 模塊地址可設置(0～31)，可擴展為總線式通信；
?★ 波特率、校驗位可選擇（1200～38400bps），數據輸出格式可選擇；
?★ 數字濾波：可設置標準或低通濾波方式及相關參數；
?★ 測量采樣速率可選擇，范圍3.125～400Hz；
?★ 特性參數非易失性存儲，斷電后參數仍然保存；
?★ 工作電壓：9V DC（6.5V～12V）供電；工作電流≤40mA；
?★ 全面的保護功能：具有防反接、防過壓、瞬間抑制等多重保護；
?★ 使用溫度范圍：-40℃～+70℃；存儲溫度范圍：-60℃～+90℃

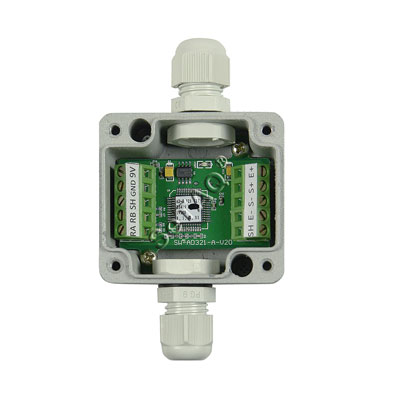

產品圖片：

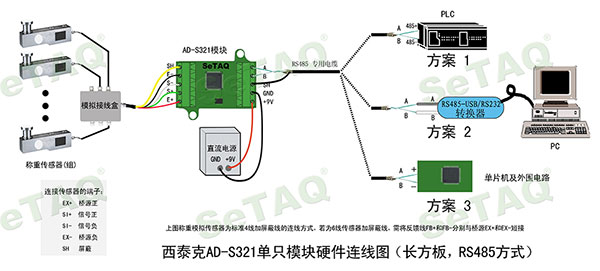

典型連線方式：

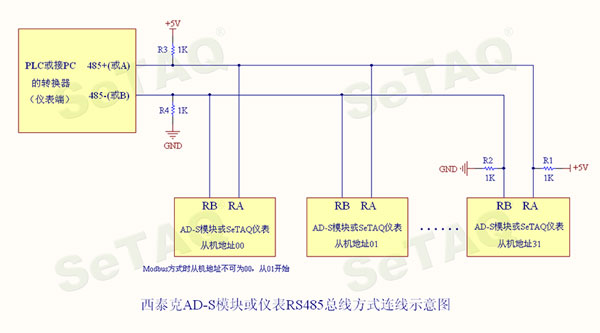

AD-S321總線方式連接示意圖（RS485）：
?如果RS485信號傳輸線過長或同時并聯了多只AD-S模塊，可能會因驅動能力不足導致找不到模塊。此時可嘗試在模塊端的RA與+5V直流電源間接一個1kΩ上拉電阻R1，在RB與地之間接一個1kΩ下拉電阻R2，以提高帶載能力。注意，如果是多只AD-S 模塊并聯，只需在距離上位機最遠（傳輸線最長）的那只模塊上接上、下拉電阻。若仍不能解決問題，可在RS485傳輸線的另一端也接上下拉電阻R3、R4。
相關資料下載：
4、modbus說明書(長方板321、單路數字接線盒).zip
5、Siemens+PLC++s7-200（自由口）.rar
9、西泰克AD測試軟件的使用（自由口協議）V1.2.zip
10、西泰克Modbus調試軟件簡介V1.1.zip
